Marco Teorico





Fenómenos Ondulatorios

Fenómenos Ondulatorios Las propiedades de las ondas se manifiestan a través de una serie de fenómenos que constituyen lo esencial del comportamiento ondulatorio. Así, las ondas rebotan ante una barrera, cambian de dirección cuando pasan de un medio a otro, suman sus efectos de una forma muy especial y pueden salvar obstáculos o bordear las esquinas.





REFLEXIÓN

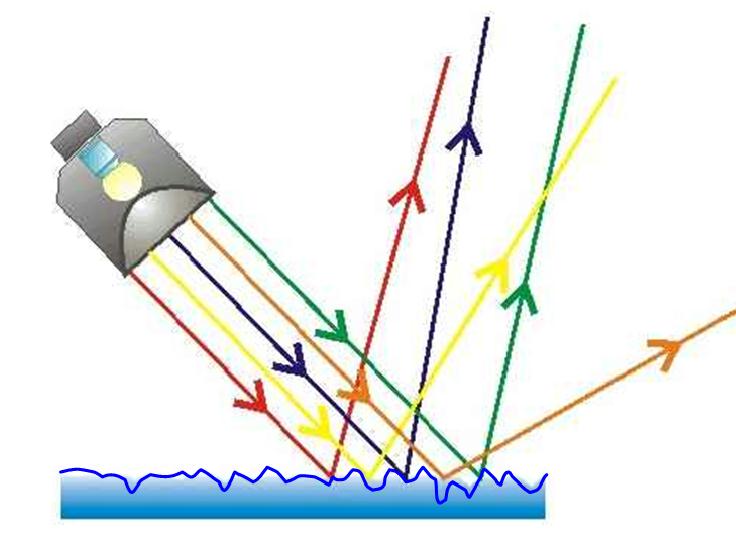

La reflexión es el cambio de dirección de un rayo o una onda que ocurre en la superficie de separación entre dos medios, de tal forma que regresa al medio inicial. Ejemplos comunes son la reflexión de la luz, el sonido y las ondas en el agua.






REFRACCIÓN

Es el cambio de dirección que experimenta una onda al pasar de un medio material a otro. Solo se produce si la onda incide oblicuamente sobre la superficie de separación de los dos medios y si estos tienen índices de refracción distintos. La refracción se origina en el cambio de velocidad de propagación de la onda.






Reflexión del sonido




difracción En física, la difracción es un fenómeno característico de las ondas, éste se basa en el curvado y esparcido de las ondas cuando encuentran un obstáculo o al atravesar una rendija. La difracción ocurre en todo tipo de ondas, desde ondas sonoras, ondas en la superficie de un fluido y ondas electromagnéticas como la luz  y las ondas de radio.





interferencia En física, la interferencia es un fenómeno en el que dos o más ondas se superponen para formar una onda resultante de mayor o menor amplitud. El efecto de interferencia puede ser observado en cualquier tipo de ondas, como luz, radio, sonido, ondas en la superficie del agua, etc.





Luz

Se llama luz (del latín luxlucis) a la parte de la radiación electromagnética que puede ser percibida por el ojo humano. En física, el término luz se usa en un sentido más amplio e incluye todo el campo de la radiación conocido como espectro electromagnético, mientras que la expresión luz visibleseñala específicamente la radiación en el espectro visible.
La óptica es la rama de la física que estudia el comportamiento de la luz, sus características y sus manifestaciones.
File:USA Antelope-Canyon.jpgEl estudio de la luz revela una serie de características y efectos al interactuar con la materia, que permiten desarrollar algunas teorías sobre su naturaleza.









Teoría Por Isacc Newton Sobre La Luz

Sir Isaac Newton (25 de Diciembre de 1642  – 20 de Marzo de 1727; 4 de enero de  – 31 de marzo de 1727 GR) fue un físico, filósofo,teólogo, inventor, alquimista y matemático inglés, autor de los Philosophiae naturalis principia mathematica, más conocidos como los Principia, donde describió la ley de gravitación universal y estableció las bases de la mecánica clásica mediante las leyes que llevan su nombre. Entre sus otros descubrimientos científicos destacan los trabajos sobre la naturaleza de la luz y la óptica (que se presentan principalmente en su obraOpticks) y el desarrollo del cálculo matemático.
Newton comparte con Leibniz el crédito por el desarrollo del cálculo integral y diferencial, que utilizó para formular sus leyes de la física. También contribuyó en otras áreas de la matemática, desarrollando el teorema del binomio y las fórmulas de Newton-Cotes.
Entre sus hallazgos científicos se encuentran el descubrimiento de que el espectro de color que se observa cuando la luz blanca pasa por un prisma es inherente a esa luz, en lugar de provenir del prisma (como había sido postulado por Roger Bacon en el siglo XIII); su argumentación sobre la posibilidad de que la luz estuviera compuesta por partículas; su desarrollo de una ley de convección térmica, que describe la tasa de enfriamiento de los objetos expuestos al aire; sus estudios sobre la velocidad del sonido en el aire; y su propuesta de una teoría sobre el origen de las estrellas. Fue también un pionero de la mecánica de fluidos, estableciendo una ley sobre la viscosidad.
Newton fue el primero en demostrar que las leyes naturales que gobiernan el movimiento en la Tierra y las que gobiernan el movimiento de los cuerpos celestes son las mismas. Es, a menudo, calificado como el científico más grande de todos los tiempos, y su obra como la culminación de la revolución científica. El matemático y físico matemático Joseph Louis Lagrange (1736–1813), dijo que "Newton fue el más grande genio que ha existido y también el más afortunado dado que sólo se puede encontrar una vez un sistema que rija el mundo."

Teoría ondulatoria por
Christian Huygens y la teoría ondulatoria de la luz

Físico y astrónomo holandés cuyos grandes aportes los realizó en el campo de la dinámica y la óptica. Inventó el reloj de péndulo y realizó la primera exposición de la teoría ondulatoria de la luz. Fue descubridor de los anillos de Saturno y de Titán su satélite mayor.

Nació en 1629 en La Haya, hijo de Constantin Huygens, una de las más importantes figuras del renacimiento en Holanda. Educado en la universidad de Leyden, Christian fue un amigo cercano de René Descartes, un invitado frecuente al hogar del científico holandés. Su reputación en los trabajos sobre óptica y dinámica se difundió por toda Europa y en 1663 fue elegido socio fundador de la Royal Society. Por invitación de Luis XIV vivió en Francia desde 1666, y mientras permaneció en esa nación, Huygens fue uno de los fundadores de la Academia de Ciencias de Francia.

En 1655 encontró un nuevo método para pulir las lentes, con lo que obtuvo una imagen más nítida que le permitió descubrir el mayor satélite de Saturno, Titán, y dar la primera descripción precisa de los anillos de este planeta. También estudió las estrellas de la nebulosa de Orión y las características de la superficie de Marte que lo llevaron a concluir la rotación de este planeta sobre su eje. En 1656 inventó un ocular de telescopio que lleva su nombre.

En 1673, en París, publicó la obra "Horologium Oscillatorium", donde describió una solución al problema del péndulo compuesto, para el cual calculó la longitud del péndulo simple equivalente. En la misma publicación obtuvo también una fórmula para calcular el periodo de oscilación de un péndulo simple y explicó sus leyes de la fuerza centrífuga para movimiento uniforme en un círculo.

De regreso en Holanda en 1681, construyó algunas lentes de grandes longitudes focales e inventó el ocular acromático para telescopios. Poco después de regresar de una visita a Inglaterra, donde se encontró con Newton, publicó su tratado sobre la teoría ondulatoria de la luz. Para él, la luz era un movimiento vibratorio en el éter, que se difundía y producía la sensación de luz al tropezar con el ojo. Con base en su teoría, pudo deducir las leyes de la reflexión y la refracción, y explicar el fenómeno de la doble refracción.

Después de Newton se encuentra entre los más grandes científicos de la segunda mitad del siglo XVII, fue el primero en avanzar en el campo de la dinámica más allá del punto al que llegaron Galileo y Descartes. Fue Huygens quien resolvió en esencia el problema de la fuerza centrífuga. Hombre solitario, no atrajo estudiantes o discípulos y tardó mucho en publicar sus descubrimientos. Después de una larga enfermedad murió en 1695.

Electromagnetismo por maxwell

El electromagnetismo es una rama de la física que estudia y unifica los fenómenos eléctricos y magnéticos en una sola teoría, cuyos fundamentos fueron sentados por Michael Faraday y formulados por primera vez de modo completo por James Clerk Maxwell. La formulación consiste en cuatro ecuaciones diferenciales vectoriales que relacionan el campo eléctrico, el campo magnético y sus respectivas fuentes materiales (corriente eléctrica, polarización eléctrica y polarización magnética), conocidas como ecuaciones de Maxwell.
El electromagnetismo es una teoría de campos; es decir, las explicaciones y predicciones que provee se basan en magnitudes físicas vectoriales o tensoriales dependientes de la posición en el espacio y del tiempo. El electromagnetismo describe losfenómenos físicos macroscópicos en los cuales intervienen cargas eléctricas en reposo y en movimiento, usando para ellocampos eléctricos y magnéticos y sus efectos sobre las sustancias sólidas, líquidas y gaseosas. Por ser una teoría macroscópica, es decir, aplicable sólo a un número muy grande de partículas y a distancias grandes respecto de las dimensiones de éstas, el electromagnetismo no describe los fenómenos atómicos y moleculares, para los que es necesario usar la mecánica cuántica.

File:Ferrofluid poles.jpg


Reflexión De La Luz Leyes De Snell

Un rayo de luz propagándose en un medio con índice de refracción \scriptstyle{n_1} incidiendo con un ángulo \scriptstyle{\theta_1} sobre una superficie sobre un medio de índice \scriptstyle{n_2} con \scriptstyle{n_1 > n_2} puede reflejarse totalmente en el interior del medio de mayor índice de refracción. Este fenómeno se conoce como reflexión interna total o ángulo límite y se produce para ángulos de incidencia \scriptstyle{\theta_1} mayores que un valor crítico cuyo valor es

\theta_c = \arcsin\frac{n_2}{n_1} \,

En la ley de Snell:
n_1\sin\theta_1= n_2\sin\theta_2 \,

si \scriptstyle{n_1\, > \,n_2}, entonces \scriptstyle{\theta_2 > \theta_1}. Eso significa que cuando \scriptstyle{\theta_1} aumenta, \scriptstyle{\theta_2} llega a \scriptstyle{\pi\over2} radianes (90°) antes que \scriptstyle{\theta_1}. el rayo refractado (o transmitido) sale paralelo a la frontera. Si \scriptstyle{\theta_1} aumenta aún más, como \scriptstyle{\theta_2} no puede ser mayor que \scriptstyle{\pi\over 2}, no hay transmisión al otro medio y la luz se refleja totalmente.
Puede ser considerado algebrita o algebra de bebes.
La reflexión es realmente total (100%) y sin pérdidas. Es decir, mejor que los espejos metálicos (plata, aluminio) que solo reflejan 96% de la potencia luminosa incidente.

File:ReflexionTotal.svg

File:Teljes fényvisszaverődés.jpg











domingo, 4 de marzo de 2012


Movimiento Periodico

Movimiento periódico




Un movimiento periódico es el tipo de evolución temporal que presenta un sistema cuyo estado se repite exactamente a intervalos regulares de tiempo.

El tiempo mínimo T necesario para que el estado del sistema se repita se llama período. Si el estado del sistema se representa por S, se cumplirá:

Elongación (física)

La elongación en mecánica es la distancia que, en cada instante, separa a una partícula sometida a oscilación de su posición de equilibrio.1

Por extensión, en la física se define la elongación como el cambio del valor de una magnitud física con respecto a su valor de equilibrio.















Ondas



 Onda
Una onda consiste en la propagación de una perturbación de alguna propiedad de un medio, por ejemplo, densidad, presión, campo eléctrico o campo magnético, a través de dicho medio, implicando un transporte de energía sin transporte de materia. El medio perturbado puede ser de naturaleza diversa como aire, agua, un trozo de metal e, incluso, inmaterial como el vacío.
Características
Las ondas periódicas están caracterizadas por crestas o montes y valles, y usualmente es categorizada como longitudinal o transversal. Una onda transversal es aquella con las vibraciones perpendiculares a la dirección de propagación de la onda; ejemplos incluyen ondas en una cuerda y ondas electromagnéticas. Onda longitudinal es aquella con vibraciones paralelas en la dirección de la propagación de las ondas; ejemplos incluyen ondas sonoras.
Cuando un objeto corte hacia arriba y abajo en una onda en un estanque, experimenta una trayectoria orbital porque las ondas no son simples ondas transversales sinusoidales.
Ondas en la superficie de una cuba son realmente una combinación de ondas transversales y longitudinales; por lo tanto, los puntos en la superficie siguen caminos orbitales.
Todas las ondas tienen un comportamiento común bajo un número de situaciones estándar. Todas las ondas pueden experimentar las siguientes:
Difracción - Ocurre cuando una onda al topar con el borde de un obstáculo deja de ir en línea recta para rodearlo.
Efecto Doppler - Efecto debido al movimiento relativo entre la fuente emisora de las ondas y el receptor de las mismas.
Interferencia - Ocurre cuando dos ondas se combinan al encontrarse en el mismo punto del espacio.
Reflexión - Ocurre cuando una onda, al encontrarse con un nuevo medio que no puede atravesar, cambia de dirección.
Refracción - Ocurre cuando una onda cambia de dirección al entrar en un nuevo medio en el que viaja a distinta velocidad.
Onda de choque - Ocurre cuando varias ondas que viajan en un medio se superponen formando un cono.
Las ondas son uno de los fenómenos físicos más fundamentales: las ondas sobre la superficie del agua y los terremotos, las ondulaciones en resortes, las ondas de luz, las ondas de radio, las ondas sonoras, etc.
Propagación de una onda
La propagación de una onda puede interpretarse haciendo uso del modelo de la cadena lineal. Esta cadena está compuesta de una serie de partículas de igual masa separadas de resortes también iguales. Este modelo permite explicar el comportamiento de los cuerpos elásticos y por lo tanto la propagación de las ondas mecánicas.
En el caso de las ondas sonoras y de la luz, se acostumbra analizar a una onda como la suma de ondas sinusoidales simples. Este es el principio de superposición lineal. En contraste, cuando uno observa cuidadosamente las ondas en la superficie del agua, uno ve que para su descripción dicho principio no se puede aplicar en general, excepto cuando ocurren pequeñas amplitudes. El estudio de las ondas de amplitud pequeña en el agua fue uno de los tópicos principales de la física del siglo XIX. Durante mediados del siglo XX, el estudio de muchos fenómenos no lineales cobraron especial importancia; por ejemplo, los haces de láseres en la óptica no lineal y las ondas en gases de plasmas exhiben fenómenos no lineales.
Las ondas se pueden clasificar en dos:
Mecánicas: que son las que necesitan un medio como: agua, tierra, madera, etc.
Electromagnéticas: que se transmiten a través del vació como el aire, luz y sonido
Movimiento Armónico Simple
DEFINICION
 Se dice que un punto sigue un movimiento vibratorio armónico simple (m.a.s.) cuando su posición en función del tiempo es una sinusoide. Es un movimiento periódico de vaivén, en el que un cuerpo oscila a un lado y a otro de su posición de equilibrio en una dirección determinada y en intervalos iguales de tiempo. Una partícula sometida a este tipo de movimiento tendrá un punto central, alrededor del cual oscilará.
 La base de un movimiento armónico simple consiste en que la magnitud de la única fuerza ejercida sobre la partícula es directamente proporcional al desplazamiento x de ésta respecto al equilibrio. En un desplazamiento según el eje Ox, esta fuerza es tal que Fx = − kx donde k es una constante positiva y x la elongación, es decir, la posición de la partícula en cualquier instante respecto de la posición de equilibrio. El signo negativo indica que en todo momento la partícula experimenta una fuerza contraria a su posición (le "empuja" hacia el centro).
 POSICION
 x(t)=Acos(wt + fase inicial)
 x es la posicion en la que se encuentra la particula en un determinado momento t, A es la amplitud (alejamiento maximo de la posicion de equilibrio)
 w es la frecuencia angular
 VELOCIDAD(derivada de la posicion)
 v(t)= -wAsen(wt + fase inicial)
 ACELERACION(derivada de la velocidad)
 a(t)= -w^2Acos(wt+ fase inicial) = (-w^2)*x(t)
 las principales CARACTERISTICAS son:
 Como los valores máximo y mínimo de la función coseno son +1 y -1, el movimiento se realiza en una región del eje X comprendida entre -A y +A.
 La función coseno es periódica y se repite cada 2π, por tanto, el movimiento se repite cuando el argumento de la función seno se incrementa en 2π, es decir, cuando transcurre un tiempo P= 2π/w




oscilacion
Se denomina oscilación a una variación, perturbación o fluctuación en el tiempo de un medio o sistema. Si el fenómeno se repite, se habla de oscilación periódica. Oscilación, en física, química e ingeniería, movimiento repetido de un lado a otro en torno a una posición central, o posición de equilibrio. El recorrido que consiste en ir desde una posición extrema a la otra y volver a la primera, pasando dos veces por la posición central, se denomina ciclo. El número de ciclos por segundo, o hercios (Hz), se conoce como frecuencia de la oscilación.



Período de oscilación
En física, el período de una oscilación u onda (T) es el número de variaciones necesarias para que dicha oscilación vuelva a ser representada por cualquiera de los valores anteriores obtenidos, con un índice de cadencia regular.

Amplitud
En física la amplitud de un movimiento oscilatorio, ondulatorio o señal electromagnética es una medida de la variación máxima del desplazamiento u otra magnitud física que varía periódica o cuasiperiódicamente en el tiempo. Es la distancia máxima entre el punto más alejado de una onda y el punto de equilibrio o medio.



Espejso concavos y convexos


Los espejos concavos hacen converger los rayos luminosos paralelos. Se usan en los focos de los vehículos. Al colocar una ampolleta en el foco, los rayos salen paralelos. Se pueden producir imagenes reales y virtuales, dependiendo de la ubicación del objeto.

Una imagen real se forma por intersección real de los rayos reflejados.
Una imagen virtual se forma en la intersección de las proyecciones de los rayos reflejados.

Los espejos convexos hacen diverger los rayos luminosos paralelos. Se suele usar en supermercados y bancos como una manera de tener una vista de amplio espectro. En un espejo convexo sólo se forman imagenes virtuales.



Ley de Coulomb


La ley de Coulomb puede expresarse como  :L a magnitud de cada una de las fuerzas eléctricas con que interactúan dos cargas puntuales en reposo es directamente proporcional al producto de la magnitud de ambas cargas e inversamente proporcional al cuadrado de la distancia que las separa.

a constante de proporcionalidad depende de la constante dieléctrica del medio en el que se encuentran las cargas.
Charles-Augustin de Coulomb desarrolló la balanza de torsión con la que determinó las propiedades de la fuerza electrostática. Este instrumento consiste en una barra que cuelga de una fibra capaz de torcerse. Si la barra gira, la fibra tiende a hacerla regresar a su posición original, con lo que conociendo la fuerza de torsión que la fibra ejerce sobre la barra, se puede determinar la fuerza ejercida en un punto de la barra. La ley de Coulomb también conocida como ley de cargas tiene que ver con las cargas eléctricas de un material, es decir, depende de si sus cargas son negativas o positivas.

Variación de la Fuerza de Coulomb en función de la distancia.
En la barra de la balanza, Coulomb colocó una pequeña esfera cargada y a continuación, a diferentes distancias, posicionó otra esfera también cargada. Luego midió la fuerza entre ellas observando el ángulo que giraba la barra.
Dichas mediciones permitieron determinar que:
  • La fuerza de interacción entre dos cargas q_1 \,\! y q_2 \,\! duplica su magnitud si alguna de las cargas dobla su valor, la triplica si alguna de las cargas aumenta su valor en un factor de tres, y así sucesivamente. Concluyó entonces que el valor de la fuerza era proporcional al producto de las cargas:
F \,\! \propto \,\!  q_1 \,\!     y     F \,\! \propto \,\!  q_2 \,\!
en consecuencia:
 F \,\! \propto \,\!  q_1 q_2 \,\!
  • Si la distancia entre las cargas es r \,\!, al duplicarla, la fuerza de interacción disminuye en un factor de 4 (2²); al triplicarla, disminuye en un factor de 9 (3²) y al cuadriplicar r \,\!, la fuerza entre cargas disminuye en un factor de 16 (4²). En consecuencia, la fuerza de interacción entre dos cargas puntuales, es inversamente proporcional al cuadrado de la distancia:
F \,\! \propto \,\! 1\over r^2  \,\!
Asociando ambas relaciones:
F \,\! \propto \,\! q_1q_2\over r^2  \,\!
Finalmente, se introduce una constante de proporcionalidad para transformar la relación anterior en una igualdad:
 F = \kappa \frac{q_1 q_2}{r^2}  \,\!

[editar]Enunciado de la ley

La ley de Coulomb es válida sólo en condiciones estacionarias, es decir, cuando no hay movimiento de las cargas o, como aproximación cuando el movimiento se realiza a velocidades bajas y en trayectorias rectilíneas uniformes. Es por ello que es llamada fuerza electrostática.
En términos matemáticos, la magnitud F \,\! de la fuerza que cada una de las dos cargas puntuales q_1 \,\! y q_2 \,\! ejerce sobre la otra separadas por una distancia d \,\! se expresa como:
F = \kappa \frac{\left|q_1 q_2\right|}{d^2} \,
Dadas dos cargas puntuales q_1 \,\! y q_2 \,\! separadas una distancia d \,\! en el vacío, se atraen o repelen entre sí con una fuerza cuya magnitud está dada por:
 F = \kappa \frac{q_1 q_2}{d^2} \,
La Ley de Coulomb se expresa mejor con magnitudes vectoriales:
 \bold{F} = \frac{1}{4 \pi \varepsilon}\frac{q_1 q_2}{d^2} \bold{u}_d = \frac{1}{4 \pi \epsilon} \frac{q_1 q_2(\bold{d}_2 -\bold{d}_1)}{\|\bold{d}_2-\bold{d}_1\|^3} \,
donde \scriptstyle \bold{u}_d \,\! es un vector unitario, siendo su dirección desde la cargas que produce la fuerza hacia la carga que la experimenta.
Al aplicar esta fórmula en un ejercicio, se debe colocar el signo de las cargas q1 o q2, según sean éstas positivas o negativas.
El exponente (de la distancia: d) de la Ley de Coulomb es, hasta donde se sabe hoy en día, exactamente 2. Experimentalmente se sabe que, si el exponente fuera de la forma (2+ \delta)\,\!, entonces \left | \delta \right |< 10^{-16} \,\!.

Representación gráfica de la Ley de Coulomb para dos cargas del mismo signo.
Obsérvese que esto satisface la tercera de la ley de Newton debido a que implica que fuerzas de igual magnitud actúan sobre \scriptstyle q_1 y \scriptstyle q_2. La ley de Coulomb es una ecuación vectorial e incluye el hecho de que la fuerza actúa a lo largo de la línea de unión entre las cargas.

[editar]Constante de Coulomb

La constante \kappa \,\! es la Constante de Coulomb y su valor para unidades SI es \frac{1}{4 \pi \varepsilon} \,\! N/.
A su vez la constante \varepsilon = \varepsilon_r \varepsilon_0 \,\! donde \varepsilon_r \,\! es la permitividad relativa\varepsilon_r >= 1 \,\!, y \varepsilon_0=8,85 \times 10^{-12} \,\! F/m es la permitividad del medio en el vacío.
Cuando el medio que rodea a las cargas no es el vacío hay que tener en cuenta la constante dieléctrica y la permitividad del material.
La ecuación de la ley de Coulomb queda finalmente expresada de la siguiente manera:
 F = \kappa\frac{q_1 q_2}{r^2} \,\!
La constante, si las unidades de las cargas se encuentran en Coulomb es la siguiente  K= 9*10^9 N*m^2/C^2 y su resultado será en sistema MKS (N/C). En cambio, si la unidad de las cargas están en UES (q), la constante se expresa de la siguiente forma  K= dyn*cm^2/ues^2(q) y su resultado estará en las unidades CGS (D/UES(q)).

[editar]Potencial de Coulomb

La ley de Coulomb establece que la presencia de una carga puntual general induce en todo el espacio la aparición de un campo de fuerzas que decae según la ley de la inversa del cuadrado. Para modelizar el campo debido a varias cargas eléctricas puntuales estáticas puede usarse el principio de superposición dada la aditividad de las fuerzas sobre una partícula. Sin embargo, matemáticamente el manejo de expresiones vectoriales de ese tipo puede llegar a ser complicado, por lo que frecuentemente resulta más sencillo definir un potencial eléctrico. Para ello a una carga puntual \scriptstyle q_1 se le asigna una función escalar o potencial de Coulomb \scriptstyle \phi_1 tal que la fuerza dada por la ley de Coulomb sea expresable como:
\mathbf{F}_{12} = q_2\boldsymbol{\nabla}\phi_1
De la ley de Coumlomb se deduce que la función escalar que satisface la anterior ecuación es:
\phi_1(\mathbf{r}) = \frac{1}{4\pi\epsilon_0} \frac{q_1}{\| \mathbf{r}- \mathbf{r}_{q_1}\|}
Donde:
\mathbf{r}, es el vector posición genérico de un punto donde se pretende definir el potencial de Coulomb y
\mathbf{r}_{q_1}, es el vector de posición de la carga eléctrica q_1\, cuyo campo pretende caracterizarse por medio del potencial.

[editar]Limitaciones de la Ley de Coulomb

  • La expresión matemática solo es aplicable a cargas puntuales estacionarias, y para casos estáticos más complicados de carga necesita ser generalizada mediante el potencial eléctrico.
  • Cuando las cargas eléctricas están en movimiento es necesario reemplazar incluso el potencial de Coulomb por el potencial vector de Liénard-Wiechert, especialmente si las velocidades de las partículas son grandes comparadas con la velocidad de la luz.

Electrostática


Benjamin Franklin haciendo un experimento con un rayo, que no es otra cosa que un fenómeno electrostático macroscópico.
La electrostática es la rama de la física que estudia los efectos mutuos que se producen entre los cuerpos como consecuencia de su carga eléctrica, es decir, el estudio de las cargas eléctricas en reposo, sabiendo que las cargas puntuales son cuerpos cargados cuyas dimensiones son despreciables frente a otras dimensiones del problema. La carga eléctrica es la propiedad de la materia responsable de los fenómenos electrostáticos, cuyos efectos aparecen en forma de atracciones y repulsiones entre los cuerpos que la poseen.
Históricamente, la electrostática fue la rama del electromagnetismo que primero se desarrolló. Con la postulación de la Ley de Coulomb fue descrita y utilizada en experimentos de laboratorio a partir del siglo XVII, y ya en la segunda mitad del siglo XIX las leyes de Maxwell concluyeron definitivamente su estudio y explicación, y permitieron demostrar cómo las leyes de la electrostática y las leyes que gobiernan los fenómenos magnéticos pueden ser estudiadas en el mismo marco teórico denominado electromagnetismo.




Desarrollo histórico


Representación de campo eléctrico producido por dos cargas.
Alrededor del 600 a. C. el filósofo griego Tales de Mileto descubrió que si frotaba un trozo de la resina vegetal fósil llamada ámbar, en griegoélektron, este cuerpo adquiría la propiedad de atraer pequeños objetos. Algo más tarde, otro griego, Teofrasto (310 a. C.), realizó un estudio de los diferentes materiales que eran capaces de producir fenómenos eléctricos y escribió el primer tratado sobre la electricidad.
A principios del siglo XVII comienzan los primeros estudios sobre la electricidad y el magnetismo orientados a mejorar la precisión de la navegación con brújulas magnéticas. El físico real británico William Gilbert utiliza por primera vez la palabra electricidad, creada a partir del término griego elektron (ámbar). El jesuita italiano Niccolo Cabeo analizó sus experimentos y fue el primero en comentar que había fuerzas de atracción entre ciertos cuerpos y de repulsión entre otros.
Alrededor de 1672 el físico alemán Otto von Guericke construye la primera máquina electrostática capaz de producir y almacenar energía eléctrica estática por rozamiento. Esta máquina consistía en una bola de azufre atravesada por una varilla que servía para hacer girar la bola. Las manos aplicadas sobre la bola producían una carga mayor que la conseguida hasta entonces. Francis Hawksbee perfeccionó hacia 1707la máquina de fricción usando una esfera de vidrio.
En 1733 el francés Francois de Cisternay du Fay propuso la existencia de dos tipos de carga eléctrica, positiva y negativa, constatando que:
  • Los objetos frotados contra el ámbar se repelen.
  • También se repelen los objetos frotados contra una barra de vidrio.
  • Sin embargo, los objetos frotados con el ámbar atraen los objetos frotados con el vidrio.
Du Fay y Stephen Gray fueron dos de los primeros "físicos eléctricos" en frecuentar plazas y salones para popularizar y entretener con la electricidad. Por ejemplo, se electriza a las personas y se producen descargas eléctricas desde ellas, como en el llamado beso eléctrico: se electrificaba a una dama y luego ella daba un beso a una persona no electrificada.1
En 1745 se construyeron los primeros elementos de acumulación de cargas, los condensadores, llamados incorrectamente por anglicismo capacitores, desarrollados en la Universidad de Leyden(hoy Leiden) por Ewald Jürgen Von Kleist y Pieter Van Musschenbroeck. Estos instrumentos, inicialmente denominados botellas de Leyden, fueron utilizados como curiosidad científica durante gran parte del siglo XVIII. En esta época se construyeron diferentes instrumentos para acumular cargas eléctricas, en general variantes de la botella de Leyden, y otros para manifestar sus propiedades, como los electroscopios.
En 1767Joseph Priestley publicó su obra The History and Present State of Electricity sobre la historia de la electricidad hasta esa fecha. Este libro sería durante un siglo el referente para el estudio de la electricidad. En él, Priestley anuncia también alguno de sus propios descubrimientos, como la conductividad del carbón. Hasta entonces se pensaba que sólo el agua y los metales podían conducir la electricidad.2
En 1785 el físico francés Charles Coulomb publicó un tratado en el que se describían por primera vez cuantitativamente las fuerzas eléctricas, se formulaban las leyes de atracción y repulsión de cargas eléctricas estáticas y se usaba la balanza de torsión para realizar mediciones. En su honor, el conjunto de estas leyes se conoce con el nombre de ley de Coulomb. Esta ley, junto con una elaboración matemática más profunda a través del teorema de Gauss y la derivación de los conceptos de campo eléctrico y potencial eléctrico, describe la casi totalidad de los fenómenos electrostáticos.
Durante todo el siglo posterior se sucedieron avances significativos en el estudio de la electricidad, como los fenómenos eléctricos dinámicos producidos por cargas en movimiento en el interior de un material conductor. Finalmente, en 1864 el físico escocés James Clerk Maxwell unificó las leyes de la electricidad y el magnetismo en un conjunto reducido de leyes matemáticas.

[editar]Electricidad estática

La electricidad estática es un fenómeno que se debe a una acumulación de cargas eléctricas en un objeto. Esta acumulación puede dar lugar a una descarga eléctrica cuando dicho objeto se pone en contacto con otro.
Antes del año 1832, que fue cuando Michael Faraday publicó los resultados de sus experimentos sobre la identidad de la electricidad, los físicos pensaban que la electricidad estática era algo diferente de la electricidad obtenida por otros métodos. Michael Faraday demostró que la electricidad inducida desde un imán, la electricidad producida por una batería, y la electricidad estática son todas iguales.
La electricidad estática se produce cuando ciertos materiales se frotan uno contra el otro, como lana contra plástico o las suelas de zapatos contra la alfombra, donde el proceso de frotamiento causa que se retiren los electrones de la superficie de un material y se reubiquen en la superficie del otro material que ofrece niveles energéticos más favorables. O cuando partículas ionizadas se depositan en un material, como ocurre en los satélites al recibir el flujo del viento solar y de los cinturones de radiación de Van Allen. La capacidad de electrificación de los cuerpos por rozamiento se denomina efecto triboeléctrico; existe una clasificación de los distintos materiales denominada secuencia triboeléctrica.
La electricidad estática se utiliza comúnmente en la xerografía, en filtros de aire, en algunas pinturas de automóvil, en algunos aceleradores de partículas subatómicas, etc. Los pequeños componentes de los circuitos eléctrónicos pueden dañarse fácilmente con la electricidad estática. Sus fabricantes usan una serie de dispositivos antiestáticos y embalajes especiales para evitar estos daños. Hoy la mayoría de los componentes semiconductores de efecto de campo, que son los más delicados, incluyen circuitos internos de protección antiestática.

[editar]Aislantes y conductores

Los materiales se comportan de forma diferente en el momento de adquirir una carga eléctrica. Así, una varilla metálica sostenida con la mano y frotada con una piel no resulta cargada. Sin embargo, sí es posible cargarla cuando al frotarla se usa para sostenerla un mango de vidrio o de plástico y el metal no se toca con las manos al frotarlo. La explicación es que las cargas pueden moverse libremente entre el metal y el cuerpo humano, lo que las iría descargando en cuanto se produjeran, mientras que el vidrio y el plástico no permiten la circulación de cargas porque aíslan eléctricamente la varilla metálica del cuerpo humano.
Esto se debe a que en ciertos materiales, típicamente en los metales, los electrones más alejados de los núcleos respectivos adquieren fácilmente libertad de movimiento en el interior del sólido. Estos electrones libres son las partículas que transportarán la carga eléctrica. Al depositar electrones en ellos, se distribuyen por todo el cuerpo, y viceversa, al perder electrones, los electrones libres se redistribuyen por todo el cuerpo para compensar la pérdida de carga. Estas sustancias se denominan conductores.
En contrapartida de los conductores eléctricos, existen materiales en los que los electrones están firmemente unidos a sus respectivos átomos. En consecuencia, estas sustancias no poseen electrones libres y no será posible el desplazamiento de carga a través de ellos. Al depositar una carga eléctrica en ellos, la electrización se mantiene localmente. Estas sustancias son denominadas aislantes o dieléctricos. El vidrio y los plásticos son ejemplos típicos.
La distinción entre conductores y aislantes no es absoluta: la resistividad de los aislantes no es infinita (pero sí muy grande), y las cargas eléctricas libres, prácticamente ausentes de los buenos aislantes, pueden crearse fácilmente suministrando la cantidad adecuada de energía para separar a un electrón del átomo al que esté ligado (por ejemplo, mediante irradiación o calentamiento). Así, a una temperatura de 3000 K, todos los materiales que no se descomponen por la temperatura, son conductores.
Entre los buenos conductores y los dieléctricos existen múltiples situaciones intermedias. Entre ellas destacan los materiales semiconductores por su importancia en la fabricación de dispositivos electrónicos que son la base de la actual revolución tecnológica. En condiciones ordinarias se comportan como dieléctricos, pero sus propiedades conductoras se modifican mediante la adición de una minúscula cantidad de sustancias dopantes. Con esto se consigue que pueda variarse la conductividad del material semiconductor como respuesta a la aplicación de un potencial eléctrico variable en su electrodo de control.
Ciertos metales adquieren una conductividad infinita a temperaturas muy bajas, es decir, la resistencia al flujo de cargas se hace cero. Se trata de los superconductores. Una vez que se establece una corriente eléctrica de circuito cerrado en un superconductor, los electrones fluyen por tiempo indefinido.

[editar]Generadores electrostáticos

Los generadores de electricidad estática son máquinas que producen altísimas tensiones con una muy pequeña intensidad de corriente. Hoy se utilizan casi exclusivamente para demostraciones escolares de física. Ejemplos de tales generadores son el electróforo, la máquina de Wimshurst y el generador de Van de Graaff.
Al frotar dos objetos no conductores se genera una gran cantidad de electricidad estática. En realidad, este efecto no se debe a la fricción, pues dos superficies no conductoras pueden cargarse con sólo apoyar una sobre la otra. Sin embargo, al frotar dos objetos aumenta el contacto entre las dos superficies, lo que aumentará la cantidad de electricidad generada. Habitualmente los aislantes son buenos para generar y para conservar cargas superficiales. Algunos ejemplos de estas sustancias son el caucho, los plásticos y el vidrio. Los objetos conductores raramente generan desequilibrios de cargas, excepto, por ejemplo, cuando una superficie metálica recibe el impacto de un sólido o un líquido no conductor, como en los transportes de combustibles líquidos. La carga que se transfiere durante la electrificación por contacto se almacena en la superficie de cada objeto, a fin de estar lo más separada posible y así reducir la repulsión entre las cargas.

[editar]Carga inducida

La carga inducida se produce cuando un objeto cargado repele o atrae los electrones de la superficie de un segundo objeto. Esto crea una región en el segundo objeto que está con una mayor carga positiva, creándose una fuerza atractiva entre los objetos. Por ejemplo, cuando se frota un globo, el globo se mantendrá pegado a la pared debido a la fuerza atractiva ejercida por dos superficies con cargas opuestas (la superficie de la pared gana una carga eléctrica inducida pues los electrones libres de la superficie del muro son repelidos por los electrones que ha ganado el globo al frotarse; se crea así por inducción electrostática una superficie de carga positiva en la pared, que atraerá a la superficie negativa del globo).

[editar]Carga por fricción

En la carga por fricción se transfiere gran cantidad de electrones porque la fricción aumenta el contacto de un material con el otro. Los electrones más internos de un átomo están fuertemente unidos al núcleo, de carga opuesta, pero los más externos de muchos átomos están unidos muy débilmente y pueden desalojarse con facilidad. La fuerza que retiene a los electrones exteriores en el átomo varia de una sustancia a otra. Por ejemplo los electrones son retenidos con mayor fuerza en la resina que en la lana, y si se frota una torta de resina con un tejido de lana bien seco, se transfieren los electrones de la lana a la resina. Por consiguiente la torta de resina queda con un exceso de electrones y se carga negativamente. A su vez, el tejido de lana queda con una deficiencia de electrones y adquiere una carga positiva. Los átomos con deficiencia de electrones son iones, iones positivos porque, al perder electrones (que tienen carga negativa), su carga neta resulta positiva.

[editar]Carga por inducción

Se puede cargar un cuerpo por un procedimiento sencillo que comienza con el acercamiento a él de una varilla de material aislante, cargada. Considérese una esfera conductora no cargada, suspendida de un hilo aislante. Al acercarle la varilla cargada negativamente, los electrones de conducción que se encuentran en la superficie de la esfera emigran hacia el lado lejano de ésta; como resultado, el lado lejano de la esfera se carga negativamente y el cercano queda con carga positiva. La esfera oscila acercándose a la varilla, porque la fuerza de atracción entre el lado cercano de aquélla y la propia varilla es mayor que la de repulsión entre el lado lejano y la varilla. Vemos que tiene una fuerza eléctrica neta, aun cuando la carga neta en las esfera como un todo sea cero. La carga por inducción no se restringe a los conductores, sino que puede presentarse en todos los materiales.

[editar]Aplicaciones

La electricidad estática se usa habitualmente en xerografía en la que un pigmento en polvo (tinta seca o toner) se fija en las áreas cargadas previamente, lo que hace visible la imagen impresa.
En electrónica, la electricidad estática puede causar daños a los componentes, por lo que los operarios han de tomar medidas para descargar la electricidad estática que pudieran haber adquirido. Esto puede ocurrir a una persona por frotamiento de las suelas de los zapatos (de materiales como la goma) contra suelos de tela o alfombras, o por frotamiento de su vestimenta contra una silla de plástico. Las tensiones generadas así serán más altas en los días con baja humedad relativa ambiente. Hoy las alfombras y las sillas se hacen con materiales que generen poca electricidad por frotamiento. En los talleres de reparación o en fábricas de artefactos electrónicos se tiene el cuidado de evitar la generación o de descargar estas cargas electrostáticas.
Al aterrizar un avión se debe proceder a su descarga por seguridad. En los automóviles también puede ocurrir la electrificación al circular a gran velocidad en aire seco (el aire húmedo produce menores cargas), por lo que también se necesitan medidas de seguridad para evitar las chispas eléctricas.
Se piensa que la explosión en 2003 de un cohete en el Centro de Lanzamiento de Alcántara en Brasil, que mató a 21 personas, se debió a chispas originadas por electricidad estática.

[editar]Conceptos matemáticos fundamentales

[editar]La ley de Coulomb

La ecuación fundamental de la electrostática es la ley de Coulomb, que describe la fuerza entre dos cargas puntuales Q_1 y Q_2. Dentro de un medio homogéneo como es el aire, la relación se expresa como:
\mathbf{F} = \frac{ Q_1Q_2}{4 \pi \varepsilon r^2}\hat{r}
donde F es la fuerza, \varepsilon es una constante característica del medio, llamada la « permitividad ». En el caso del vacío, se denota como \varepsilon0. La permitividad del aire es solo un 0,5‰ superior a la del vacío, por lo que a menudo se usan indistintamente.
Las cargas del mismo signo se repelen entre sí, mientras que las cargas de signo opuesto se atraen entre sí. La fuerza es proporcional al producto de las cargas eléctricas e inversamente proporcional al cuadrado de la distancia entre las cargas.
La acción a distancia se efectúa por medio del campo eléctrico.

[editar]El campo eléctrico

El campo eléctrico (en unidades de voltios por metro) se define como la fuerza (en newtons) por unidad de carga (en coulombs). De esta definición y de la ley de Coulomb, se desprende que la magnitud de un campo eléctrico E creado por una carga puntual Q es:
\mathbf{E} = \frac{Q}{4 \pi \varepsilon_o r^2}\hat{r}

[editar]La ley de Gauss

La ley de Gauss establece que el flujo eléctrico total a través de una superficie cerrada es proporcional a la carga eléctrica total encerrada dentro de la superficie. La constante de proporcionalidad es la permitividad del vacío.
Matemáticamente, la ley de Gauss toma la forma de una ecuación integral:
\oint\limits_S  \ \mathbf{E} \cdot \mathrm{d}\mathbf{A} = {1 \over \epsilon_o}\int\limits_V \rho \cdot \mathrm{d}V
Alternativamente, en forma diferencial, la ecuación es:
 \mathbf{\nabla} \cdot \varepsilon_o \, \mathbf{E} = \rho

[editar]La ecuación de Poisson

La definición del potencial electrostático, combinada con la forma diferencial de la ley de Gauss, provee una relación entre el potencial Φ y la densidad de carga ρ:
{\nabla}^2 \phi = - {\rho \over \varepsilon_o}
Esta relación es una forma de la ecuación de Poisson.

[editar]Ecuación de Laplace

En ausencia de carga eléctrica, la ecuación es
{\nabla}^2 \phi = 0

[editar]Fenómenos electroestáticos

La existencia del fenómeno electrostático es bien conocido desde la antigüedad, existen numerosos ejemplos ilustrativos que hoy forman parte de la enseñanza moderna, como el hecho de que ciertos materiales se cargan de electricidad por simple frotamiento.

[editar]Electrización

Se denomina electrización al efecto de ganar o perder cargas eléctricas, normalmente electrones, producido por un cuerpo eléctricamente neutro.
  1. Por contacto: Se puede cargar un cuerpo neutro con solo tocarlo con otro previamente cargado. En este caso, ambos quedan con el mismo tipo de carga, es decir, si se toca un cuerpo neutro con otro con carga positiva, el primero debe quedar con carga positiva.
  2. Por frotamiento: Al frotar dos cuerpos eléctricamente neutros (número de electrones igual al número de protones), ambos se cargan, uno con carga positiva y el otro con carga negativa.

[editar]Carga eléctrica

Es una de las propiedades básicas de la materia. Realmente, la carga eléctrica de un cuerpo u objeto es la suma de las cargas de cada uno de sus constituyentes mínimos (moléculas, átomos y partículas elementales). Por ello se dice que la carga eléctrica está cuantizada. Existen dos tipos de carga eléctrica, que se han denominado cargas positivas y negativas. Las cargas eléctricas de la misma clase o signo se repelen mutuamente y las de signo distinto se atraen.

[editar]Principio de conservación y cuantización de la carga

Las cargas eléctricas solo se pueden producir por parejas. La cantidad total de las cargas eléctricas positivas producidas en igual a la de las negativas, es decir, la cantidad total de carga eléctrica en cualquier proceso permanece constante. Además, cualquier carga localizada en un cuerpo siempre es múltiplo entero de la unidad natural de carga, la del electrón.

[editar]Ejemplos de fenómenos eléctroestatico

  1. Poniendo muy próximos dos péndulos eléctricos tocados con vidrio frotado, se observa una repulsión mutua; si los dos se han tocado con resina frotada, la repulsión se origina análogamente; si uno de los dos péndulos se ha puesto en contacto con resina frotada y el otro con vidrio, se produce una mutua atracción.
  2. Cuando frotamos una barra de vidrio con un paño. Lo que hemos hecho es arrancar cargas negativas de la barra que han quedado atrapadas en el paño, por lo que la barra inicialmente neutra ha quedado con defecto de cargas negativas (cargada positivamente) y el paño con un exceso de cargas negativas, en el sistema total vidrio-paño, la carga eléctrica no se ha modificado, únicamente se ha redistribuido.
  3. Cuando caminas por alfombra y tocas el pivote de la puerta metálico. Sientes una descarga eléctrica.
  4. Cuando te peinas con un peine puedes recoger pedacitos de papel con el peine.

Carga puntual

Una carga puntual es una carga eléctrica hipotética, de magnitud finita, contenida en un punto geométrico carente de toda dimensión, en otras palabras una carga puntual consiste en dos cuerpos con carga que son muy pequeños en comparación con la distancia que los separa. Esta suposición resulta muy práctica al resolver problemas de electrostática, pues los efectos derivados de una distribución de cargas en un espacio finito se anulan y el problema se simplifica enormemente.

Ya que el punto no tiene volumensuperficie ni longitud, la densidad (lineal, de superficie o volumétrica) de una carga puntual de magnitud finita es infinita; así que las cargas puntuales no existen en realidad. De cualquier modo,para resolver un problema donde las dimensiones reales del espacio en que está(n) contenida(s) la(s) carga(s) son despreciables comparándolas con otras dimensiones dadas por el problema, resulta muy útil considerar las cargas como puntuales. Éste es el caso del electrón, cuyo radio es inmensamente pequeño comparado con las distancias de las órbitas atómicas, por ejemplo.
En el caso de que la carga esté contenida dentro de una geometría esférica, ha sido demostrado que dicha carga se comporta exactamente como una carga puntual localizada en el centro de la esfera.

CÓDIGO DE COLORES


Corriente eléctrica




La corriente o intensidad eléctrica es el flujo de carga por unidad de tiempo que recorre un material. Se debe al movimiento de loselectrones en el interior del material. En el Sistema Internacional de Unidades se expresa en C/s (culombios sobre segundo), unidad que se denomina amperio. Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce un campo magnético, un fenómeno que puede aprovecharse en el electroimán.

El instrumento usado para medir la intensidad de la corriente eléctrica es el galvanómetro que, calibrado en amperios, se llamaamperímetro, colocado en serie con el conductor cuya intensidad se desea medir.

Historia

Históricamente, la corriente eléctrica se definió como un flujo de cargas positivas y se fijó el sentido convencional de circulación de la corriente como un flujo de cargas desde el polo positivo al negativo y sin embargo posteriormente se observó, gracias al efecto Hall, que en los metales los portadores de carga son negativos, estos son los electrones, los cuales fluyen en sentido contrario al convencional. En resultado, el sentido convencional y el real son ciertos en tanto que los electrones como protones fluyen desde el polo negativo hasta llegar al positivo (sentido real), cosa que no contradice que dicho movimiento se inicia al lado del polo positivo donde el primer electrón se ve atraído por dicho polo creando un hueco para ser cubierto por otro electrón del siguiente átomo y así sucesivamente hasta llegar al polo negativo (sentido convencional) es decir la corriente eléctrica es el paso de electrones desde el polo negativo al positivo comenzando dicha progresión en el polo positivo.
En el siglo XVIII cuando se hicieron los primeros experimentos con electricidad, sólo se disponía de carga eléctrica generada por frotamiento o por inducción. Se logró (por primera vez, en 1800) tener un movimiento constante de carga cuando el físico italianoAlessandro Volta inventó la primera pila eléctrica.

Conducción eléctrica

Un material conductor posee gran cantidad de electrones libres, por lo que es posible el paso de la electricidad a través del mismo. Los electrones libres, aunque existen en el material, no se puede decir que pertenezcan a algún átomo determinado.
Una corriente de electricidad existe en un lugar cuando una carga neta se transporta desde ese lugar a otro en dicha región. Supongamos que la carga se mueve a través de un alambre. Si la carga q se transporta a través de una sección transversal dada del alambre, en un tiempo t, entonces la intensidad de corriente I, a través del alambre es:
I = \frac{q}{t} \,\!
Aquí q está dada en culombiost en segundos, e I en amperios. Por lo cual, la equivalencia es:
1 A = 1 \frac{C}{s} \,\!
Una característica de los electrones libres es que, incluso sin aplicarles un campo eléctrico desde afuera, se mueven a través del objeto de forma aleatoria debido a la energía calórica. En el caso de que no hayan aplicado ningún campo eléctrico, cumplen con la regla de que la media de estos movimientos aleatorios dentro del objeto es igual a cero. Esto es: dado un plano irreal trazado a través del objeto, si sumamos las cargas (electrones) que atraviesan dicho plano en un sentido, y sustraemos las cargas que lo recorren en sentido inverso, estas cantidades se anulan.
Cuando se aplica una fuente de tensión externa (como, por ejemplo, una batería) a los extremos de un material conductor, se está aplicando un campo eléctrico sobre los electrones libres. Este campo provoca el movimiento de los mismos en dirección al terminal positivo del material (los electrones son atraídos [tomados] por el terminal positivo y rechazados [inyectados] por el negativo). Es decir, los electrones libres son los portadores de la corriente eléctrica en los materiales conductores.
Si la intensidad es constante en el tiempo, se dice que la corriente es continua; en caso contrario, se llama variable. Si no se produce almacenamiento ni disminución de carga en ningún punto del conductor, la corriente es estacionaria.
Para obtener una corriente de 1 amperio, es necesario que 1 culombio de carga eléctrica por segundo esté atravesando un plano imaginario trazado en el material conductor.
El valor I de la intensidad instantánea será:
I = \frac{dq}{dt}
Si la intensidad permanece constante, en cuyo caso se denota Im, utilizando incrementos finitos de tiempo se puede definir como:
I_m = \frac{\Delta q}{\Delta t}
Si la intensidad es variable la fórmula anterior da el valor medio de la intensidad en el intervalo de tiempo considerado.
Según la ley de Ohm, la intensidad de la corriente es igual a la tensión (o voltaje) dividido por la resistencia que oponen los cuerpos:
 I = \frac{V}{R}
Haciendo referencia a la potencia, la intensidad equivale a la raíz cuadrada de la potencia dividida por la resistencia. En un circuito que contenga varios generadores y receptores, la intensidad es igual a:
I= \frac{\Sigma\ \mathcal{E} - \Sigma\ \mathcal{E}'}{\Sigma\ R + \Sigma\ r + \Sigma\ r'}
donde \Sigma\epsilon es el sumatorio de las fuerzas electromotrices del circuito, \Sigma\epsilon ' es la suma de todas la fuerzas contraelectromotrices, \Sigma R es la resistencia equivalente del circuito, \Sigma r es la suma de las resistencias internas de los generadores y \Sigma r' es el sumatorio de las resistencias internas de los receptores.
Intensidad de corriente en un elemento de volumen:  dI = n\cdot q\cdot dS\cdot v , , donde encontramos n como el número de cargas portadoras por unidad de volumen dV; q refiriéndose a la carga del portador; v la velocidad del portador y finalmente de como el área de la sección del elemento de volumen de conductor.[cita requerida]

Definición por medio del magnetismo

La corriente eléctrica es el flujo de portadores de carga eléctrica, normalmente a través de un cable metálico o cualquier otro conductor eléctrico, debido a la diferencia de potencial creada por un generador de corriente. La ecuación que la describe en electromagnetismo es:
I = \int_S \vec J \cdot d\vec S=\int_S \vec J \cdot \vec n dS
Donde \vec J es la densidad de corriente de conducciónd\vec S es el vector perpendicular al diferencial de superficie, \vec n es el vector unitario normal a la superficie, y dS es el diferencial de superficie.
La carga eléctrica puede desplazarse cuando esté en un objeto y éste es movido, como el electróforo. Un objeto se carga o se descarga eléctricamente cuando hay movimiento de carga en su interior.

Corriente eléctrica estacionaria

Se denomina corriente eléctrica estacionaria, a la corriente eléctrica que se produce en un conductor de forma que la densidad de carga ρ de cada punto del conductor es constante, es decir que se cumple que:
{d{\rho} \over dt} = 0

Ley de Ohm

Georg Ohm, creador de la ley de Ohm.
La ley de Ohm establece que la intensidad eléctrica que circula entre dos puntos de un circuito eléctrico es directamente proporcional a la tensión eléctrica entre dichos puntos, existiendo una constante de proporcionalidad entre estas dos magnitudes. Dicha constante de proporcionalidad es laconductancia eléctrica, que es inversa a la resistencia eléctrica.
La ecuación matemática que describe esta relación es:
 I=  {G} \cdot {V} = \frac{V}{R}
donde, I es la corriente que pasa a través del objeto en amperiosV es la diferencia de potencial de las terminales del objeto en voltiosG es la conductancia en siemens y R es la resistencia en ohmios (Ω). Específicamente, la ley de Ohm dice que la R en esta relación es constante, independientemente de la corriente.1
Esta ley tiene el nombre del físico alemán Georg Ohm, que en un tratado publicado en 1827, halló valores de tensión y corriente que pasaba a través de unos circuitos eléctricos simples que contenían una gran cantidad de cables. Él presentó una ecuación un poco más compleja que la mencionada anteriormente para explicar sus resultados experimentales. La ecuación de arriba es la forma moderna de la ley de Ohm.
Esta ley se cumple para circuitos y tramos de circuitos pasivos que, o bien no tienen cargas inductivas ni capacitivas (únicamente tiene cargas resistivas), o bien han alcanzado un régimen permanente (véase también «Circuito RLC» y «Régimen transitorio (electrónica)»). También debe tenerse en cuenta que el valor de la resistencia de un conductor puede ser influido por la temperatura.

Circuito en paralelo

El circuito eléctrico en paralelo es una conexión donde los puertos de entrada de todos los dispositivos (generadoresresistenciascondensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida.
Siguiendo un símil hidráulico, dos tinacos de agua conectados en paralelo tendrán una entrada común que alimentará simultáneamente a ambos, así como una salida común que drenará a ambos a la vez. Las bombillas de iluminación de una casa forman un circuito en paralelo, gastando así menos energía.
En función de los dispositivos conectados en paralelo, el valor total o equivalente se obtiene con las siguientes expresiones
  • Para generadores

  • Para generadores
TE Conex 05.svgTE Compon 07.svgTE Conex 09.svg
TE Conex 07.svgTE Compon 07.svgTE Conex 11.svg
TE Conex 14.svgTE Compon 07.svgTE Conex 14.svg
TE Conex 05.svgTE Compon 05.svgTE Conex 09.svg
TE Conex 07.svgTE Compon 05.svgTE Conex 11.svg
TE Conex 14.svgTE Compon 05.svgTE Conex 14.svg

   {V_{T}} = {V_1} = {V_2} = ... = {V_n}\,

   {I_{T}} = {I_1} + {I_2} + ... + {I_n}\,

  • Para Resistencias
TE Conex 05.svgTE Compon 01.svgTE Conex 09.svg
TE Conex 07.svgTE Compon 01.svgTE Conex 11.svg
TE Conex 14.svgTE Compon 01.svgTE Conex 14.svg

   {1 \over R_{T}} = {1 \over R_1} + {1 \over R_2} + ... + {1 \over R_n}\,

  • Para Condensadores
TE Conex 05.svgTE Compon 04.svgTE Conex 09.svg
TE Conex 07.svgTE Compon 04.svgTE Conex 11.svg
TE Conex 14.svgTE Compon 04.svgTE Conex 14.svg

   {C_{T}} = {C_1} + {C_2} + ... + {C_n}\,

  • Para Interruptores
TE Conex 05.svgTE Interu 1A.svgTE Conex 09.svg
TE Conex 07.svgTE Interu 1B.svgTE Conex 11.svg
TE Conex 14.svgTE Interu 1C.svgTE Conex 14.svg
Interruptor AInterruptor BInterruptor CSalida
AbiertoAbiertoAbiertoAbierto
AbiertoAbiertoCerradoCerrado
AbiertoCerradoAbiertoCerrado
AbiertoCerradoCerradoCerrado
CerradoAbiertoAbiertoCerrado
CerradoAbiertoCerradoCerrado
CerradoCerradoAbiertoCerrado
CerradoCerradoCerradoCerrado

[editar]
Reglas circuitos en paralelo

Asociación de pilas: calcular el voltaje total: (v1+v2+v3…)/vn → (Cada componente tiene el voltaje de la fuente A y B) los circuitos serie o paralelo sirven para tener un reparo automatico de conexiones o circuitos automaticos como por ejemplo un foco o una lampara que es lo mismo.

Medición eléctrica

Medición eléctrica es la técnica para determinar el consumo de energía eléctrica en un circuito o servicio eléctrico. La medición eléctrica es una tarea del proceso de distribución eléctrica y permite calcular el costo de la energía consumida con fines domésticos y comerciales.
La medición eléctrica comercial se lleva a cabo mediante el uso de un medidor de consumo eléctrico o contador eléctrico. Los parámetros que se miden en una instalación generalmente son el consumo en kilovatios-hora, la demanda máxima, la demanda base, la demanda intermedia, la demanda pico, el factor de potencia y en casos especiales la aportación de ruido eléctrico o componentes armónicos a la red de la instalación o servicio medido.
La tecnología utilizada en el proceso de medición eléctrica debe permitir determinar el costo de la energía que el usuario consume de acuerdo a las políticas de precio de la empresa distribuidora de energía, considerando que la energía eléctrica tiene costos de producción diferentes dependiendo de la región, época del año, horario del consumo y hábitos y necesidades del usuario.

[editar]
Tipos de distribución

  • Monofásica 2 lineas (1 Fase y un Neutro)
Y/O
  • bifasica 3 lineas (2 Fases y un Neutro)
  • Trifásica 4 lineas (3 Fases y un Neutro)"en las lineas trifasicas, no necesariamente debe existir un neutro, puesto que hay equipos que trabajan con tres lineas, sin neutro"

[editar]
Tensiones de distribución y medición

  • Alta Tensión
  • Media Tensión
  • Baja Tensión o Distribución doméstica

[editar]
Tipos de suministro y de medición eléctrica

  • Alta-Alta
  • Alta-Baja
  • Baja-Baja

Electrónica digital

únicos estados. A dichos estados se les puede llamar "verdadero" o "falso", o más comúnmente 1 y 0, refiriéndose a que en un circuito electrónico Circuito digital de un reloj binario en una placa de pruebas.
La electrónica digital es una parte de la electrónica que se encarga de sistemas electrónicos en los cuales la información está codificada en dos digital hay dos niveles de tensión.
Electrónicamente se les asigna a cada uno un voltaje o rango de voltaje determinado, a los que se les denomina niveles lógicos, típicos en toda señal digital. Por lo regular los valores de voltaje en circuitos electrónicos pueden varia entre 1.5, 3, 5, 9 y 18 voltios dependiendo de la aplicación, así por ejemplo, en una radio detransistores convencional las tensiones de voltaje son por lo regular de 5 y 12 voltios al igual que en los discos duros IDE de computadora.
Se diferencia de la electrónica analógica en que, para la electrónica digital un valor de voltaje codifica uno de estos dos estados, mientras que para la electrónica analógica hay una infinidad de estados de información que codificar según el valor del voltaje.
Esta particularidad permite que, usando Álgebra Booleana (lógica binaria) y el sistema de numeración binario, se puedan realizar complejas operaciones lógicas o aritméticas (cálculos) sobre las señales de entrada, muy costosas de hacer empleando métodos analógicos.
La electrónica digital ha alcanzado una gran importancia debido a que es utilizada para realizar autómatas y por ser la piedra angular de los sistemas microprogramados como son los ordenadores o computadoras.
Los sistemas digitales pueden clasificarse del siguiente modo:



2 comentarios:

  1. No aparece lo relacionado con las características de los circuitos en serie y paralelo, ademas no incluyeron la configuración de los circuitos integrados utilizados en el cronómetro digital.

    ResponderEliminar
  2. Blog cuarto periodo 12 / 25 ptos.

    faltó esfuerzo y dedicación.

    ResponderEliminar
